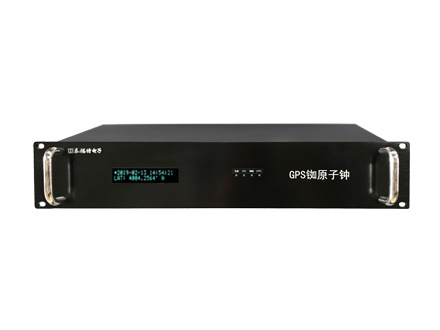

HJ5418A-N GPS銣原子鐘

概述：

  HJ5418A-N是一款高精度、高可靠性同步時鐘產品，該時鐘將高穩定性銣鐘振蕩器、恒溫晶振與GPS高精度授時、測頻及時間同步技術有機的結合在一起，使銣振蕩器輸出頻率馴服同步于GPS衛星銫原子鐘信號上，提高了頻率信號的短期穩定性和準確度。產品能夠提供銫鐘量級的高精度時間頻率標準，是通信廣電等部門替代銫鐘的高性價比產品。

  HJ5418A-N輸出的1PPS信號，是由銣振蕩器頻率馴服的恒溫晶振信號分頻得到的，并且同步于GPS輸出的UTC時間，同步能夠克服GPS接收機秒脈沖信號跳變帶來的影響，是真正復現的“UTC時間基準”。當GPS失鎖或出現異常不可用時，系統能夠智能判別，切換到銣鐘進行守時，繼續提供高可靠性的時間頻率信號。

  HJ5418A-N溯源同步到GPS衛星銫原子鐘上，輸出頻率幾乎沒有漂移，所以不需送上級計量部門進行周期校準，性能接近銫鐘，但卻遠遠低于銫鐘的價格，而且不存在銫鐘那樣銫束管壽命短需要高成本更換的問題。HJ5418A-N非常適合應用于SDH數字同步網的1、2級節點時鐘，為電信、廣電、時統、計量校準、雷達設備等提供高精度的時間和頻率基準。

技術指標：

◆輸出信號：10MHz輸出

◆路數：4路；

◆接口：BNC；

◆幅度：10dBm±0.2dBm；

◆準確度：≤1E-12（開機48小時以后，GPS鎖定狀態24小時平均準確度）

◆保持精度：≤1E-11（斷開GPS且穩定變化小于5℃，24小時內平均準確度）

◆開機特性：加電4小時；        ≤1E-10

◆穩定度： ≤1.0E-9/1ms；

               ≤2.0E-10/10ms；

               ≤1.0E-10/100ms；

               ≤2.5E-11/1s；

◆相位噪聲：≤-120dBc/Hz@10Hz；

                  ≤-130dBc/Hz@100Hz；

                  ≤-140dBc/Hz@1kHz；

                  ≤-150dBc/Hz≥10kHz；

◆失真諧波：≤-30dBc；

◆非諧波：≤-70dBc；

1PPS輸出：

◆路數：4路；

◆接口：BNC；

◆電平：TTL電平，50Ω阻抗；

◆時間同步精度：＜10ns（RMS），GPS鎖定24小時后，與同類設備對比時差；

◆上升沿：＜10ns；

◆抖動：＜20ps；

TOD時間信息：

◆路數：1路；

◆接口：DB-9 Female；

◆波特率：9600-N-8-1；

◆電平：RS232電平；

◆輸出語句：GPGGA、GPRMC、SYS語句；

網絡和監控：

◆Console口1路，RJ-45串口，波特率115200，數據位8，停止位1，無流控，用于配置服務器

◆網絡LAN口1路，10/100自適應網絡接口，RJ45接口

主要特點及功能：

◆內置高性能銣振蕩器；

◆輸出頻率短期穩定度≤2.5E-11（1s），日平均頻率準確度≤1E-12；

◆輸出時間同步精度＜10ns（RMS）；

◆馴服、保持自動切換；

◆GPS失鎖后依靠銣鐘高精度守時；

◆低相噪頻率信號輸出；

◆高精度授時型GPS接收機；

◆MTBF大于80000小時；

顯示指示燈：

◆電源、參考、鎖定、告警。

液晶顯示：

◆顯示當前時間日期，GPS接收機和工作狀態；

GPS授時接收機：

◆接收頻率：L1波段，C/A碼，12通道；

◆可同時跟蹤GPS衛星信號；

◆定時精度：優于20ns；

◆捕獲時間：＜1min；

物理及環境參數：

◆尺寸：2U機箱447×89×400mm；

◆電源：220V±20%   47Hz～63Hz；

◆工作溫度：-10℃～+50℃；

◆存儲溫度：-25℃～+85℃；

◆濕度：95%無冷凝；

◆功耗：＜60W；

◆重量：＜10kg；
